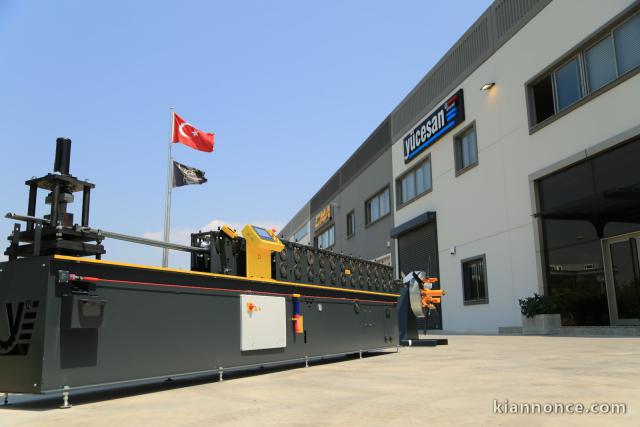

MACHINE PROFILEUSE DE LAME POUR RIDEAU METALLIQUE ELECTRIQUE

Prix : 24.000 € Ville : Turquie - Turquie

1.Dérouleur:
•Diamétre extérieure de la bobine:1.200 mm
•Largeur de la Bobine : Max. 300 mm
•Capacité : 1.000 Kg
•Dérouleuse à frein
2. Unité Profileuse / Roll-Form
•Nombre de station avec galet de profilage :12 stations,
•Arbres de transmission, portant les galets, sont fixés avec des roulements à billes des deux côtés,
•Diamètre de l'arbre de transmission: 45mm,
•Les galets de profilage sont fabriquées en acier spécial 4140 résistant aux fissures et avec une dureté de 55-58 HRC et fixé sur les plaques latéraux de 10 mm d’épaisseur.
•Largeur de tôle/lame à utiliser : min. (100) mm Max. (180) mm,
•Epaisseur de tôle / lame à utiliser : min. 0,50mm Max. 1,20 mm,
•Le moteur principal ainsi que le réducteur sont fixés sur le châssis inférieur et donne action à partir du centre de la station. (Epaisseur plaque portante inférieur et supérieur : 10MM)
•Transmission d'énergie via moteur principal et réducteur,
•Moteur = Oméga
•Réducteur = Finex
•Roulman à billes = SKF-ORS
•Différentes formes de profilés peuvent être produites par remplacement manuel des galets de profilage.
•Temps de réglage du profilés: 5-10 minutes,
•Vitesse d’avance: 15 à 20mt/Mnt
•Lecteur des metrés produites: Via Encodeur
•Voltage = 380V
3.Guillotine
•Les lames profilés devenu un produit fini sont découpés minitieusement via une guillotine hydraulique à la longueur demandée enregistré au niveau du panneau de commande ,
•Cette découpe avec guillotine hydraulique est sans bavure,
•Le moule à été conçu spécialement pour avoir une installation et un démontage facile en cas de besoin.
4.Automatisation
• PLC - Driver, Delta
• Lecteur des Métrés = ENCODER,
• Voltage=380 Volt,
• Composant électronique = Télémechanique, SIEMENS
• Commande à distance
__________________________________________
Machine profileuse pour ;
COULISSE SIMPLE EN U
COULISSE SPECIAL,
COULISSE ANTI-TEMPETE
COULISSE ANTI -CYCYLONIQUE
____________________________________________
LAME PLEINE LITTORAL (EN ACIER GALVANISE) P100
LAME EN ACIER GALVANISE P57
LAME BOMBE PLEINE P80
LAME BOMBE GALVANISE PLEINE P100
LAME BOMBE GALVANIZE PLEINE P116
__________________________________________________________
LAME FINAL
LAME BAS DE RIDEAUX PLEINE
LAME FINAL EN ACIER EXTRUDE
____________________________________________________________
